| Tüp Özellikleri: | ASME SA213 | Malzeme: | TP317L |
|---|---|---|---|
| şekil: | U Viraj Tüpü | Ürün adı: | paslanmaz çelik tüp |
| Boru türü: | Dikişsiz soğuk çekilmiş | boyut: | 1/2 inç - 1 inç |
| WT: | 0,035 inç - 0,120 inç | Bitiş: | Tavlı ve Turşu |
| paket: | Ahşap kasa | Uygulama: | Eşanjör |
| Vurgulamak: | tp317 Paslanmaz Çelik Eşanjör Borusu,SA213 Paslanmaz Çelik Eşanjör Borusu,tp317 ısı transfer borusu |
||

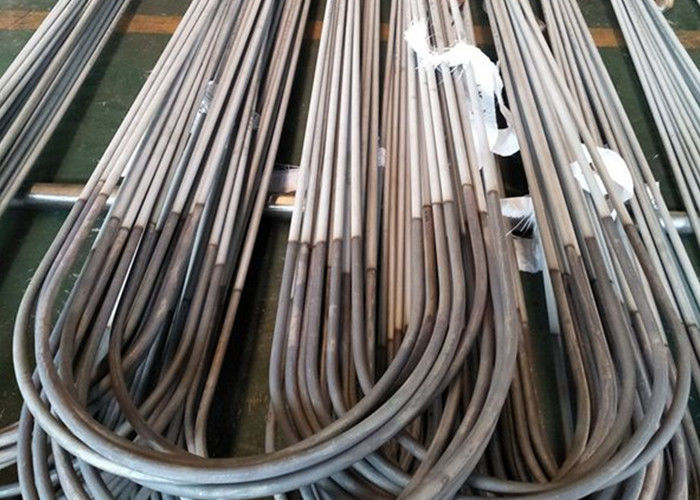

ASME SA213 TP317L U Bükme Tüpleri, Soğuk Çekilmiş Paslanmaz Çelik Boru
317L Paslanmaz Çelik, 317 paslanmaz çeliğin düşük karbonlu bir versiyonudur.Aynı yüksek mukavemet ve korozyon direncine sahiptirve düşük karbon içeriği nedeniyle daha güçlü kaynaklar üretecektir.317L benzer316L paslanmaz çelik, ancak atmosferik korozyona karşı gelişmiş direnç sağlar, birçok organik ve inorganik asit ve yiyecek ve içeceklere.317L'nin molibden içeriği 316 ve 316L'de% 2 ila% 3'ten% 3 ila 4'e yükselir.Birçok kullanıcı, kullanılabilirlik ve maliyet arttıkça, 304 ve 316 yerine bu alaşıma geçmektedir.
| Standartlar | ASTM A 213, ASME SA 213, ASTM A 249, ASME SA 249, ASTM A 688, ASME SA 688, ASTM A 789, ASME SA 789, ASTM B 163, ASME SB 163, ASTM B 167, ASME SB 167, ASTM B 668, ASME SB 668 |
| Malzemeler | 304 / L / H, 316 / L / TI, 317 / L, 321 / H, 347 / H, 310S, S31500, S31803, S32205, S32750, S32760, S32001, S32304, N06600, N06625, N08800, N08810, N08811, N08825, N08904, N04400, TI GR.1 / GR.2 |
| Dış çap | BWG | |||||||
| 22 | 20 | 18 | 16 | 14 | 12 | 10 | ||
| Duvar Kalınlığı mm | ||||||||
| 0.71 | 0.89 | 1.24 | 1.65 | 2.11 | 2.77 | 3.40 | ||
| mm | İnç | Ağırlık Kg / m | ||||||
| 12.70 | 1/2 | 0.214 | 0.263 | 0.356 | 0.457 | - | - | - |
| 15.88 | 5/8 | 0.271 | 0.334 | 0.455 | 0.588 | - | - | - |
| 19.05 | 3/4 | 0.327 | 0.405 | 0.553 | 0.729 | 0.895 | - | - |
| 25,40 | 1 | 0.440 | 0.546 | 0.750 | 0.981 | 1.234 | 1.574 | - |
| 31.75 | 11/4 | 0.554 | 0.688 | 0.947 | 1.244 | 1.574 | 2.014 | - |
| 38.10 | 11/2 | 0.667 | 0.832 | 1.144 | 1.514 | 1.904 | 2.454 | - |
| 44.50 | 13/4 | - | - | 1.342 | 1.774 | 2.244 | 2.894 | 3.50 |
| 50,80 | 2 | - | - | 1.549 | 2.034 | 2.574 | 3.334 | 4.03 |
317L Paslanmaz Çelik Özellikleri:
Basınçlı Boru
ASTM A249 / ASME SA249 (Kaynaklı Östenitik Çelik Kazan Kızdırıcı ve Eşanjör Tüpleri)
ASTM A269 / ASME SA269 (Dikişsiz ve Kaynaklı Östenitik Paslanmaz Çelik Genel Hizmet Tüpleri)
ASTM A270 / ASME SA270 (Dikişsiz ve Kaynaklı Östenitik Paslanmaz Çelik Sıhhi Boru)
ASTM A213 / ASME SA213 (Dikişsiz Ferritik ve Austentic Alaşımlı Çelik Kazan, Süper ısıtıcı ve Isı-
Eşanjör tüpleri)
ASTM A179 / ASME SA179 (Dikişsiz Karbon ve Karbon Alaşımlı Isı Değiştirici tüpleri)
Besleme Suyu Isıtıcı Boruları
ASTM A688 / ASME SA688 (Kaynaklı Paslanmaz Çelik Besleme Suyu Isıtıcı Tüpleri, U-Bükme Mevcuttur)
Boyut aralığı:
OD 12.7-38MM
1.5 X OD'den 1250MM'ye kadar bükme yarıçapları.Anlaşmanın ardından 28MM üzerindeki OD'ler için minimum bükülme yarıçapı.
Bacak uzunluğu min.1.000 milyon
Bacak uzunluğu maks.12.000 milyon
1.000 mm'ye kadar yarıçaplar için ısıl işlem
Teknik standartlar:
Diğer özellikler veya özel gereksinimler istek üzerine mevcuttur.Ortak standart özelliklerin kopyaları istek üzerine mevcuttur.
Hidrotest:
Isıl işlemden sonra tüm U tüpleri hidrotest edilir.
Gerekli basınçta minimum tutma süresi 5 saniyedir.
Tüm tüpler kurutulur ve testten sonra dikkatlice temizlenir.
Ölçme, kesme, çapak alma, temizleme:
U dirsekleri, ilgili standartlara veya müşterinin şartnamesine göre tam olarak ölçülür.
Tüm tüpler, belirtilen bacak uzunluklarında kesilir, uçları çapakları alınır ve tüpler içten hava ile temizlenir.
Paketlemeden önce her iki uç da plastik kapaklarla kapatılır.
Paketleme:
Hedefe bağlı olarak güçlü, açık veya kapalı ahşap kutularda - maks.8.000 kg.
Plastik kapaklarla korunan tüplerin uçları.
Her yarıçap için dikey ayırıcılar.
Her sıra arasında 2 metrede bir klorür içermeyen plastik ayırıcılar.
Her paket plastik ile kaplanmıştır.
Müşteriler bir ambalaj çizimi sağlayabilir.
Plastikle kaplı ambalaj listeleri, sipariş ayrıntılarının kolay tanımlanması için her bir ahşap kutu üzerine yerleştirilmiştir - içindeki yarıçapların ve uzunlukların tam listesi dahil.
ASTM A213 / ASME SA 213 317 317L 317LM 317LMN'nin Kimyasal Bileşimi
| Derece | C | Mn | P | Kükürt | Si | Cr | Nikel | Pzt | N | Cu | Ağırlık % |
| 317 S31700 | 18.00 | 11.00 | 3.00 | Min. | |||||||
| 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 20.00 | 15.00 | 4.00 | Maks. Alan sayısı | |||
| 317L S31703 | 18.00 | 11.00 | 3.00 | Min. | |||||||
| 0.035 | 2.00 | 0.045 | 0.030 | 1.00 | 20.00 | 15.00 | 4.00 | Maks. Alan sayısı | |||
| 317LM S31725 | 18.00 | 13.50 | 4.00 | Min. | |||||||
| 0.03 | 2.00 | 0.045 | 0.030 | 1.00 | 20.00 | 17.50 | 5,00 | 0.20 | 0.75 | Max | |
| 317LMN S31726 | 17.00 | 13.50 | 4.00 | 0.10 | Min. | ||||||
| 0.03 | 2.00 | 0.045 | 0.030 | 1.00 | 20.00 | 17.50 | 5,00 | 0.20 | 0.75 | Maks. Alan sayısı | |
| EN 10216-5 1.4439 | 16.50 | 12.50 | 4.00 | Min. | |||||||
| 0.030 | 2.00 | 0.040 | 0.015 | 1.00 | 18.50 | 14.50 | 5,00 | Maks. Alan sayısı | |||
| EN 10217-7 1.4438 | 17.50 | 13.00 | 3.00 | Min. | |||||||
| 0.030 | 2.00 | 0.045 | 0.030 | 1.00 | 19.50 | 16.00 | 4.00 | Maks. Alan sayısı |
